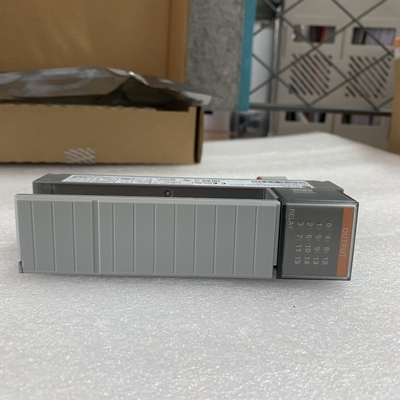

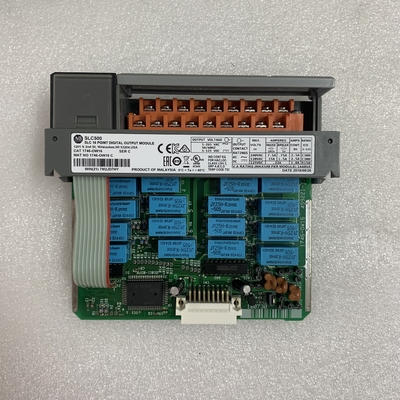

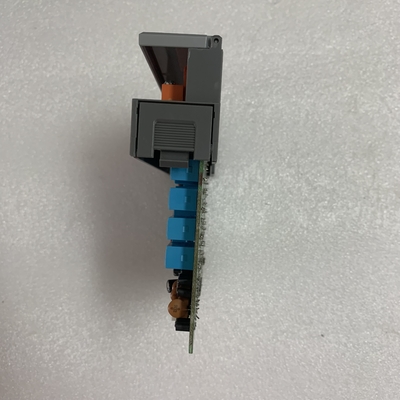

AB 1746-OW16 आउटपुट मॉड्यूल SLC 500 16 पॉइंट रिले 5-125VDC 50/60HZ नया

एलन-ब्रैडली 1746-ओडब्ल्यू16 एक एलन-ब्रैडली असतत आउटपुट मॉड्यूल है जिसका उपयोग एसएलसी 500 उत्पाद परिवार के साथ किया जाता है।यह मॉड्यूल एक रिले आउटपुट मॉड्यूल है या कभी-कभी इसे ड्राई कॉन्टैक्ट आउटपुट मॉड्यूल के रूप में संदर्भित किया जाता है।

यह मॉड्यूल उन अनुप्रयोगों में उपयोग के लिए आदर्श है जहां मिश्रित वोल्टेज श्रेणियां मौजूद हैं।वोल्टेज श्रेणियां जैसे डीसी वोल्टेज 5 -125 वीडीसी और 5 - 265 वीए की सीमा के साथ।इसमें प्रति समूह एक सामान्य टर्मिनल के साथ दो इनपुट समूह हैं।ये समूह एक समूह को डीसी वोल्टेज के साथ काम करने की अनुमति देते हैं जबकि दूसरा समूह एसी वोल्टेज के साथ।इसका उपयोग डीसी वोल्टेज या एसी वोल्टेज इनपुट दोनों के साथ भी किया जा सकता है।इस मॉड्यूल का उपयोग इंटरपोज़िंग सर्किटरी को लागू करने की आवश्यकता को समाप्त करता है।

120VAC के साथ संचालित होने पर, ब्रेक एम्पीयर रेटिंग 15 A है जबकि ब्रेक रेटिंग 1.5 A है। 240VAC के लिए, मेक एम्पीयर रेटिंग 7.5 A है और ब्रेक एम्पीयर रेटिंग 0.75 A है। AC ऑपरेशन के लिए निरंतर करंट 2.5 A है। जब इसके साथ संचालित होता है 125 वीडीसी, मेक कॉन्टैक्ट रेटिंग 0.22 ए है और ब्रेक कॉन्टैक्ट रेटिंग 1.2 ए है। 125 वीडीसी पर, 24 वीडीसी ऑपरेशन पर निरंतर करंट 1.0 ए और 2.0 ए है।प्रत्येक चैनल के लिए बाहरी रूप से स्थापित करने के लिए वृद्धि दमन उपकरणों की सिफारिश की जाती है।इन उपकरणों का उपयोग मॉड्यूल को नुकसान से बचाता है, इस प्रकार मॉड्यूल के जीवनकाल को बढ़ाता है।

SLC उत्पाद परिवार RSLogix 500 प्रोग्रामिंग सॉफ्टवेयर का उपयोग करता है।इस प्रोग्रामिंग सॉफ्टवेयर के साथ, मॉड्यूल, जैसे कि 1746-ओडब्लू16 को नियंत्रण की आवश्यकता को पूरा करने वाले संचालन के लिए कॉन्फ़िगर, पैरामीटरयुक्त और प्रोग्राम किया जा सकता है।

एलन-ब्रैडली 1746-ओडब्ल्यू16 एलन-ब्रैडली के एसएलसी 500 असतत आउटपुट मॉड्यूल में है।इसका उपयोग इस मॉड्यूल में किया जाता है जिसमें सोलह रिले संपर्क आउटपुट होते हैं जिनमें दो समूह आठ बिंदु प्रति सामान्य होते हैं।

इस मॉड्यूल की स्थापना के लिए रसायनों के संपर्क में न आने की आवश्यकता होती है क्योंकि रसायन सीलिंग सामग्री के सीलिंग गुणों को ख़राब कर सकते हैं।रासायनिक क्षति के लिए समय-समय पर मॉड्यूल का निरीक्षण करें।

1746-OW16 में दो ऑपरेटिंग वोल्टेज हैं: 5 - 125V DC और 5 - 265V DC।इसमें अधिकतम प्रतिरोधक भार पर ON और OFF दोनों अवस्थाओं में 10 ms सिग्नल विलंब है।1746-OW16 में अन्य रिले आउटपुट मॉड्यूल की तुलना में अधिक बैकप्लेन वर्तमान खपत है।इसमें 5V DC पर 0.17A बैकप्लेन की वर्तमान खपत और 24V DC पर 0.18A बैकप्लेन की वर्तमान खपत है।इसमें 5V DC पर न्यूनतम लोड करंट 10 mA है।1746-ओडब्लू16 में 5.7 डब्ल्यू का अधिकतम थर्मल अपव्यय है। इसमें 16 ए के प्रति मॉड्यूल अधिकतम निरंतर वर्तमान भी है। कृपया यह सुनिश्चित करने के लिए प्रति मॉड्यूल निरंतर वर्तमान पर ध्यान दें कि प्रति मॉड्यूल निरंतर वर्तमान सीमित है ताकि मॉड्यूल पावर 1440वीए से अधिक न हो .

1746-OW16 का उपयोग करना आसान है।इसे संगत विंडोज प्रोग्रामिंग सॉफ्टवेयर या हैंड-हेल्ड टर्मिनल (HHT) का उपयोग करके कॉन्फ़िगर किया जा सकता है।इसलिए, आप अपने कंप्यूटर का उपयोग करके मॉड्यूल सेट कर सकते हैं।इसमें एक हटाने योग्य टर्मिनल ब्लॉक भी है जो आपको किसी भी केबल या जंपर्स को मॉड्यूल में आसानी से तार करने की अनुमति देता है।कृपया इस उत्पाद के साथ प्रदान किए गए कनेक्शन के लिए स्लाइडिंग लैच, स्क्रू, थ्रेडेड कनेक्टर या अन्य साधनों का उपयोग करके मॉड्यूल के बाहरी कनेक्शन को सुरक्षित करें।

तकनीकी चश्मा

एलन-ब्रैडली 1746-ओडब्लू16 एक एसएलसी 500 डिजिटल संपर्क आउटपुट मॉड्यूल है।इस डिजिटल संपर्क आउटपुट मॉड्यूल में 5-265 वोल्ट एसी या 5-125 वोल्ट डीसी और 16 कोई रिले संपर्क आउटपुट का ऑपरेटिंग वोल्टेज है।यह रिले संपर्क आउटपुट (8 प्रति सामान्य) अनुप्रयोगों के लिए अभिप्रेत है।

माल अंतरराष्ट्रीय मानक ब्रांड के साथ मूल सामान है।अंतरराष्ट्रीय मानक ब्रांड के साथ मानक भागों की आपूर्ति करें।

यदि आप कीमत और शिपिंग लागत को दोबारा जांचना चाहते हैं।कृपया।मेरे लिए संदेश छोड़ दो।

कीमत केवल 1 पीसी, एक आइटम के लिए है।कृपया।आदेश देने के बाद आपको जिस भाग संख्या की आवश्यकता है, एक संदेश छोड़ दें।

हमारे पास बिक्री के लिए औद्योगिक भागों की एक किस्म भी है, आप लंबे सहयोग के लिए मुझसे संपर्क कर सकते हैं

अधिक जानकारी के लिए, pls।ईमेल द्वारा मेरे साथ संपर्क करेंnancy@viyorktech.com
